Gniazdo ładowania USB do zabudowy z woltomierzem i wyłącznikiem

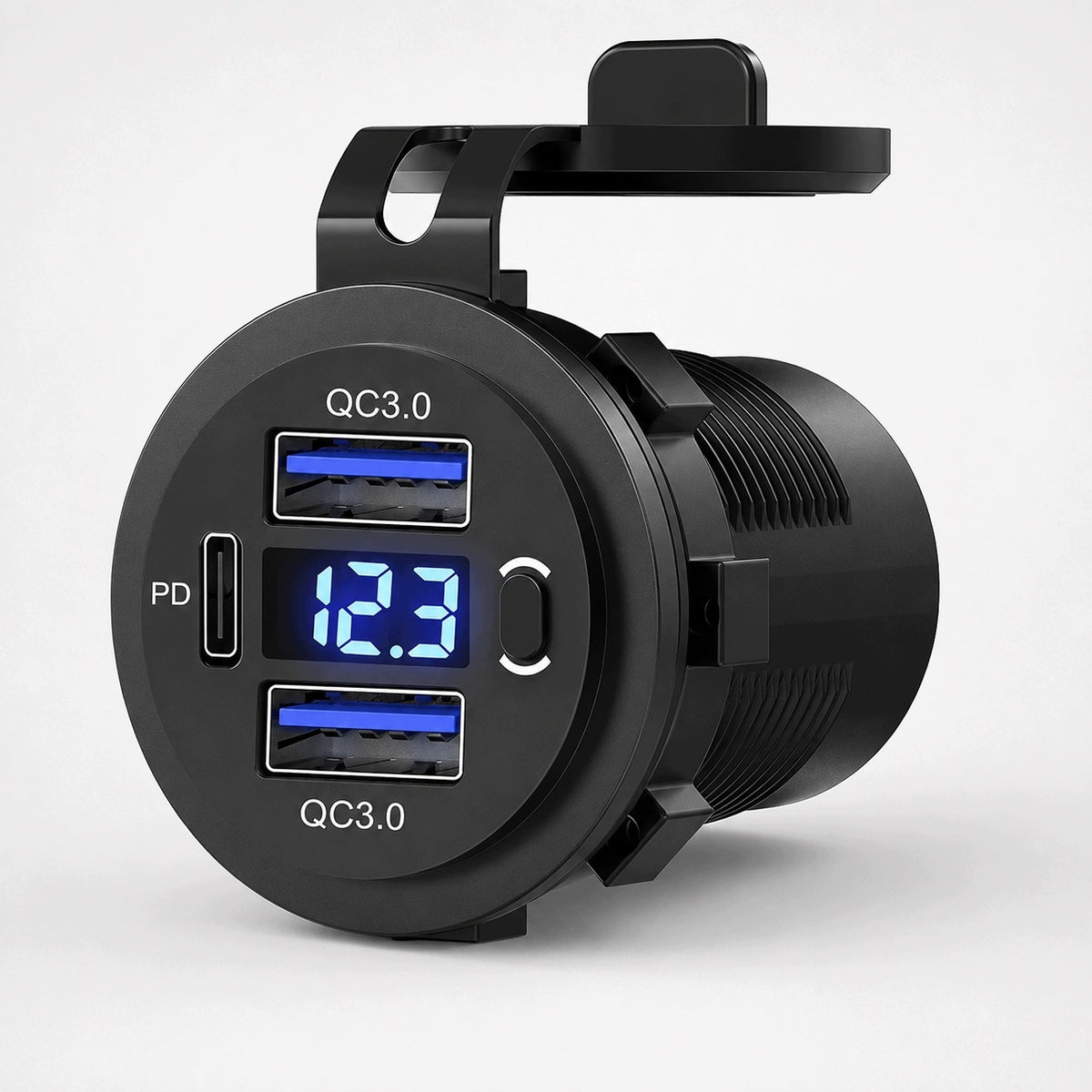

Gniazdo USB-C PD + 2x USB QC3.0 z woltomierzem i przyciskiem ON/OFF

Panelowa ładowarka USB przeznaczona do instalacji elektrycznych 12 V i 24 V. Pozwala stworzyć stały, wygodny punkt ładowania w motocyklu, samochodzie, kamperze, przyczepie kempingowej, łodzi, jachcie, quadzie lub pojeździe użytkowym.

Moduł wyposażono w trzy porty szybkiego ładowania, czytelny woltomierz LED oraz osobny przycisk ON/OFF. Dzięki temu możesz kontrolować napięcie instalacji i wyłączyć cały moduł, gdy nie jest potrzebny.

W zestawie znajduje się również przewód zasilający z końcówkami oczkowymi i oprawką bezpiecznika oraz bezpiecznik rurkowy 10A. Ułatwia to podłączenie ładowarki do instalacji pojazdu i zabezpieczenie obwodu.

To rozwiązanie montowane na stałe w panelu, kokpicie, desce rozdzielczej lub zabudowie – bez luźnego adaptera wystającego z gniazda zapalniczki.

Najważniejsze zalety

• 2 porty USB-A z szybkim ładowaniem QC3.0,
• Port USB-C z obsługą Power Delivery,
• Możliwość podłączenia do 3 urządzeń jednocześnie,
• Łączna moc portów USB-A do 36 W – 2 × 18 W,
• USB-C PD do 20 W przy zasilaniu 12 V,
• USB-C PD do 30 W przy zasilaniu 24 V,
• Wbudowany cyfrowy woltomierz LED,
• Osobny przycisk ON/OFF,
• Instalacja w pojazdach 12 V i 24 V,
• Ochronna klapka zasłaniająca porty,
• Estetyczny montaż panelowy,
• Uniwersalne zastosowanie w pojazdach i jednostkach pływających.
• Przewód zasilający z końcówkami oczkowymi w zestawie,
• Oprawka bezpiecznika zintegrowana z przewodem,
• Bezpiecznik 10A w komplecie.

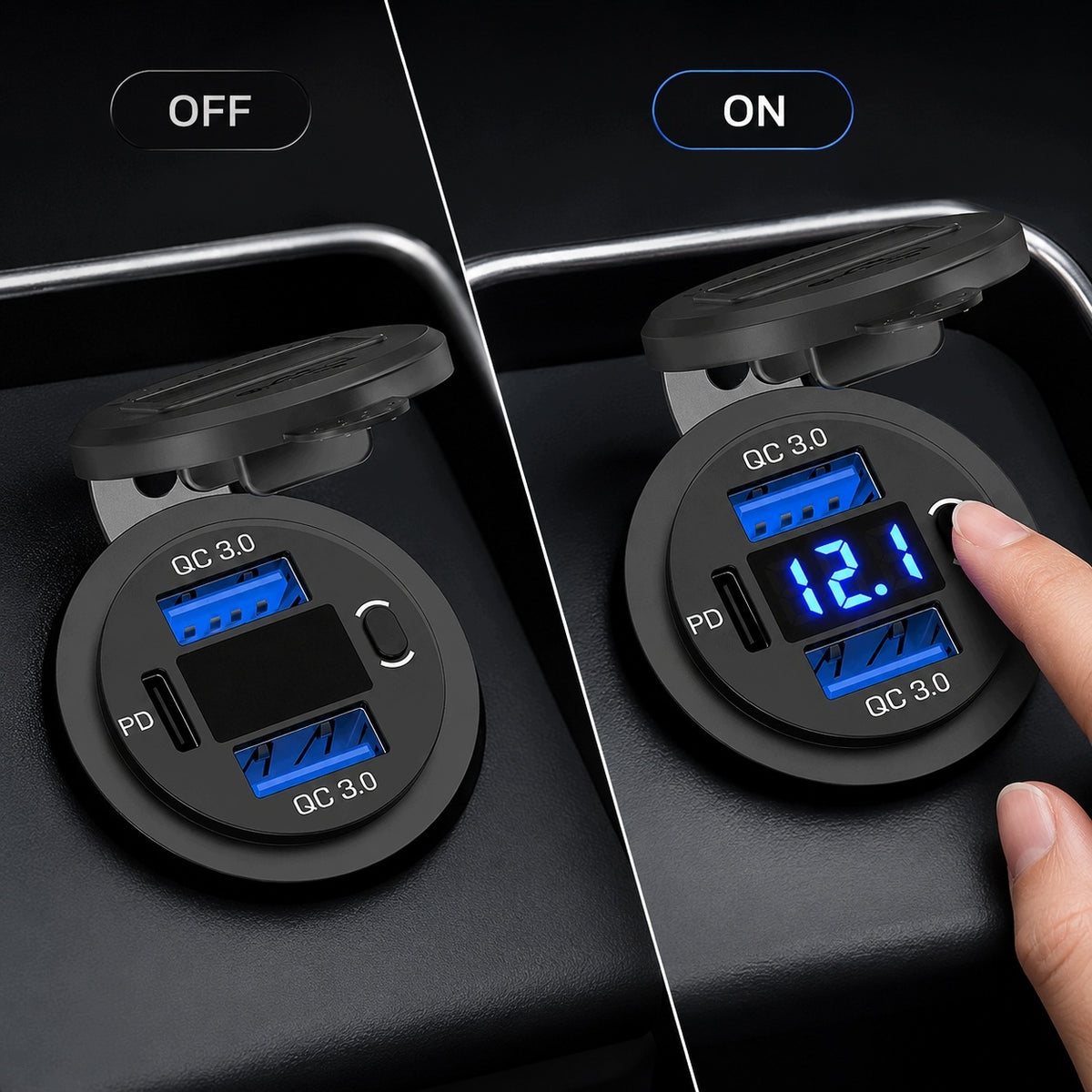

Przycisk ON/OFF – pełna kontrola nad modułem

Wbudowany przycisk pozwala w dowolnym momencie włączyć lub wyłączyć porty ładowania oraz wyświetlacz.

Jest to szczególnie przydatne w motocyklach, kamperach, łodziach i pojazdach używanych sezonowo. Gdy ładowarka nie jest potrzebna, możesz ją wyłączyć bez odłączania całej instalacji.

Przycisk ogranicza również niepotrzebne podświetlenie i pobór energii podczas postoju.

Woltomierz LED – kontrola instalacji i akumulatora

Czytelny, niebieski wyświetlacz pokazuje aktualne napięcie instalacji.

Pozwala szybko kontrolować stan akumulatora oraz zauważyć nieprawidłowy spadek lub wzrost napięcia. Funkcja sprawdzi się zarówno podczas postoju, jak i przy pracującym silniku.

Woltomierz uruchamia się razem z modułem po naciśnięciu przycisku ON/OFF.

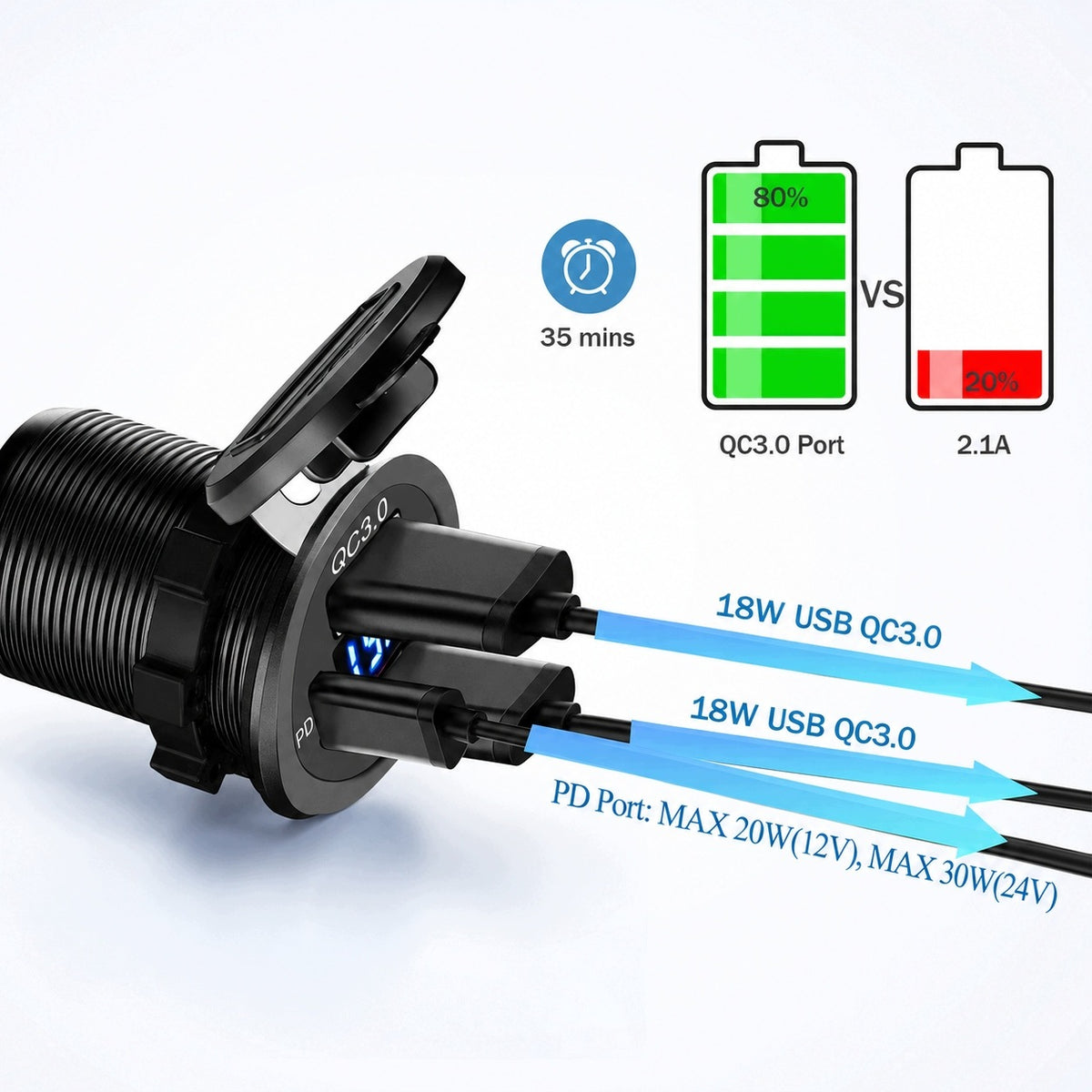

Trzy porty szybkiego ładowania

2 × USB-A QC3.0

Każdy z dwóch portów USB-A obsługuje szybkie ładowanie Quick Charge 3.0 o mocy maksymalnej do 18 W:

• 5 V / 3 A,
• 9 V / 2 A,
• 12 V / 1,5 A.

Łączna deklarowana moc obu portów USB-A wynosi do 36 W.

1 × USB-C Power Delivery

Port USB-C obsługuje standard Power Delivery:

• maksymalnie do 20 W w instalacji 12 V,
• maksymalnie do 30 W w instalacji 24 V.

Ładowarka automatycznie dopasowuje parametry do możliwości podłączonego urządzenia. Rzeczywista moc zależy również od przewodu oraz obsługiwanych standardów szybkiego ładowania.

Ładowanie do trzech urządzeń jednocześnie

Gniazdo umożliwia jednoczesne podłączenie między innymi:

• Telefonu,
• Tabletu,
• Nawigacji,
• Powerbanku,
• Kamery sportowej,
• Interkomu,
• Latarki USB,
• Słuchawek,
• Zegarka sportowego,
• Akcesoriów używanych w pojeździe lub na łodzi.

Podczas jednoczesnego korzystania z kilku portów dostępna moc zależy od instalacji, urządzeń oraz użytych przewodów.

Uniwersalne zastosowanie 12–24 V

Ładowarka może być stosowana między innymi w:

• Motocyklach,
• Samochodach osobowych,
• Samochodach terenowych,
• Kamperach,
• Przyczepach kempingowych,
• Łodziach motorowych,
• Jachtach,
• Pontonach z instalacją elektryczną,
• Quadach i pojazdach ATV,
• Busach i samochodach dostawczych,
• Maszynach rolniczych,
• Maszynach budowlanych,
• Pozostałych pojazdach z instalacją DC 12 V lub 24 V.

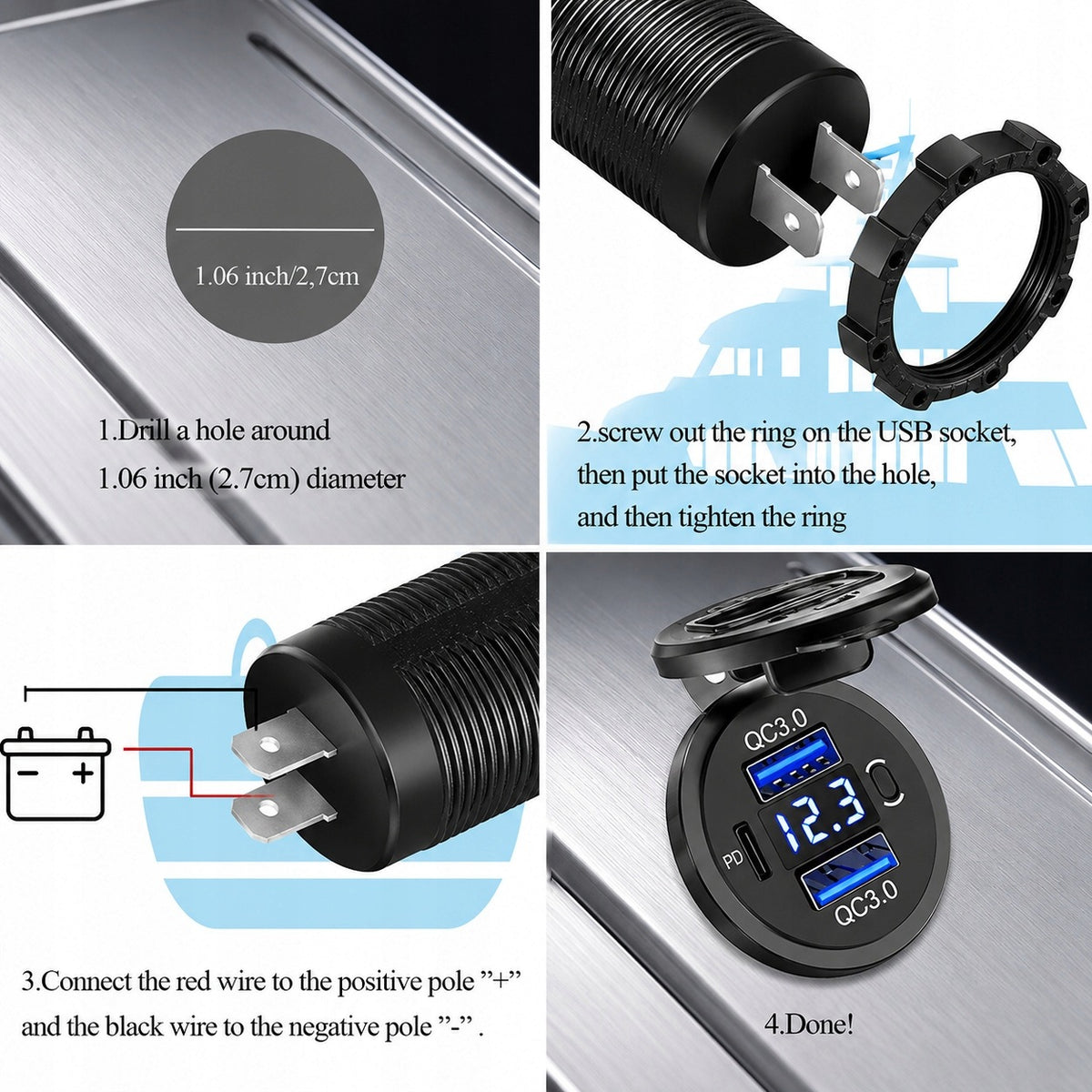

Prosty montaż panelowy

Podmień obecną instrukcję na:

1. Odłącz zasilanie instalacji.
2. Wykonaj otwór montażowy o średnicy około 27 mm.
3. Odkręć pierścień mocujący z korpusu.
4. Umieść gniazdo w przygotowanym otworze.
5. Od spodu dokręć pierścień montażowy.
6. Podłącz dołączony przewód do konektorów gniazda, zachowując prawidłową polaryzację.
7. Czerwony przewód połącz z biegunem dodatnim „+”.
8. Czarny przewód połącz z biegunem ujemnym „–”.
9. Umieść odpowiedni bezpiecznik w oprawce.
10. Włącz moduł i sprawdź wskazanie woltomierza.

Gniazdo posiada tylne konektory płaskie 6,3 mm.

Podłączenie powinno zostać wykonane przy odłączonym zasilaniu, z zachowaniem prawidłowej polaryzacji. Przed montażem należy sprawdzić wartość zastosowanego bezpiecznika i zgodność zabezpieczenia z instalacją pojazdu.

Specyfikacja

• Specyfikacja techniczna
• Typ: panelowe gniazdo ładowania USB,
• Symbol wewnętrzny: USB4-36W,
• Napięcie wejściowe: DC 12–24 V,
• Liczba portów: 3,
• Porty USB-A: 2 × QC3.0,
• Maksymalna moc pojedynczego USB-A: 18 W,
• Łączna moc portów USB-A: do 36 W,
• Port USB-C: 1 × Power Delivery,
• Moc USB-C przy 12 V: do 20 W,
• Moc USB-C przy 24 V: do 30 W,
• Woltomierz: tak, cyfrowy wyświetlacz LED,
• Włącznik ON/OFF: tak,
• Kolor podświetlenia: niebieski,
• Klapka ochronna: tak,
• Montaż: panelowy,
• Wymagany otwór: około 27 mm,
• Podłączenie: konektory płaskie 6,3 mm,
• Materiał obudowy: ABS + PC,
• Kolor: czarny,
• Zastosowanie: instalacje 12 V i 24 V.
• Przewód zasilający: tak, w zestawie,
• Końcówki oczkowe: tak,
• Oprawka bezpiecznika: tak, na przewodzie,
• Bezpiecznik: 1 szt.

Zestaw zawiera

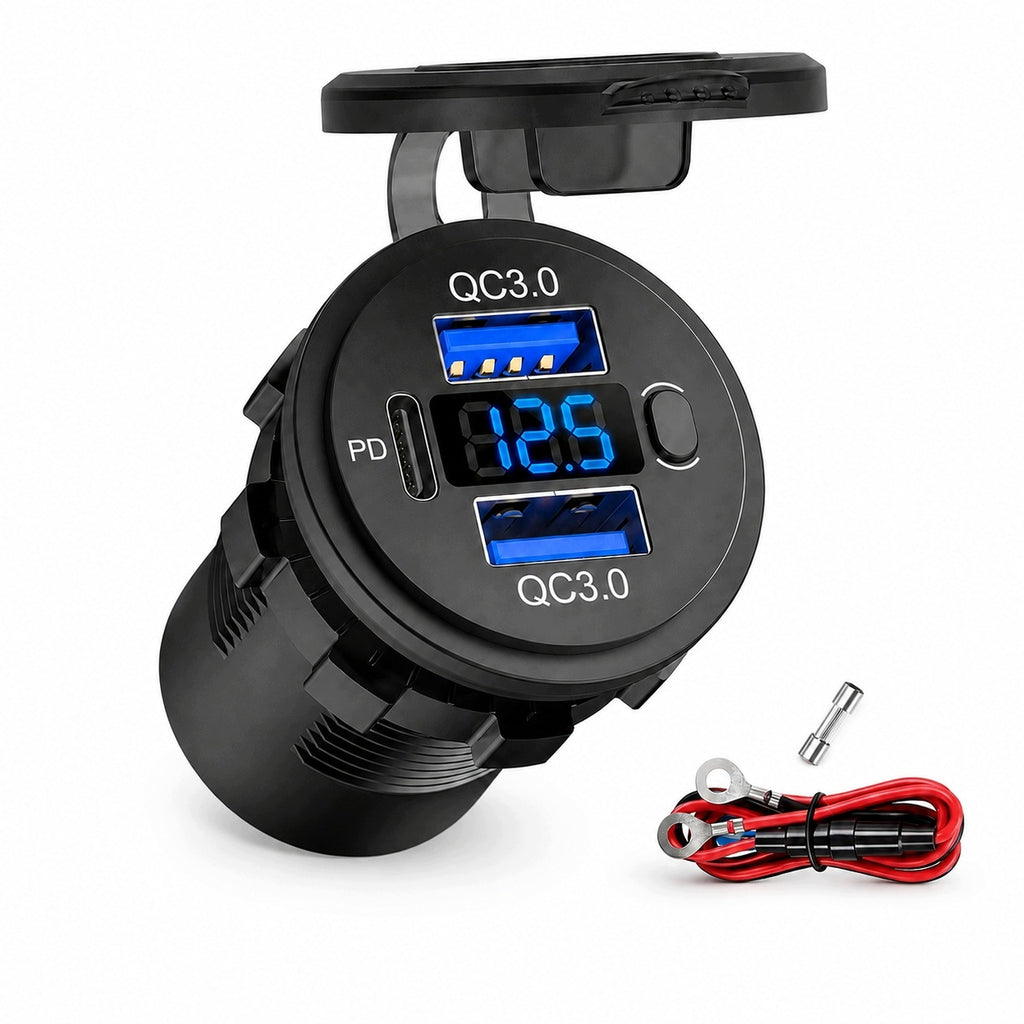

• Gniazdo ładowania USB-C PD + 2 × USB-A QC3.0,
• Nakrętkę / pierścień mocujący,
• Przewód zasilający czerwono-czarny,
• Końcówki oczkowe do podłączenia instalacji,
• Oprawkę bezpiecznika na przewodzie,
• Bezpiecznik rurkowy 10A.

Ważne informacje

Szybkie ładowanie PD lub QC3.0 wymaga zgodnego urządzenia oraz odpowiedniego przewodu USB.

Podane moce są wartościami maksymalnymi. Rzeczywista prędkość ładowania zależy od urządzenia, kabla, napięcia instalacji oraz liczby jednocześnie używanych portów.

Produkt jest przeznaczony wyłącznie do instalacji prądu stałego DC 12–24 V. Nie wolno podłączać go bezpośrednio do instalacji 230 V.

Klapka chroni nieużywane porty, ale produkt nie jest przeznaczony do zanurzania ani montażu w miejscu stale zalewanym wodą.

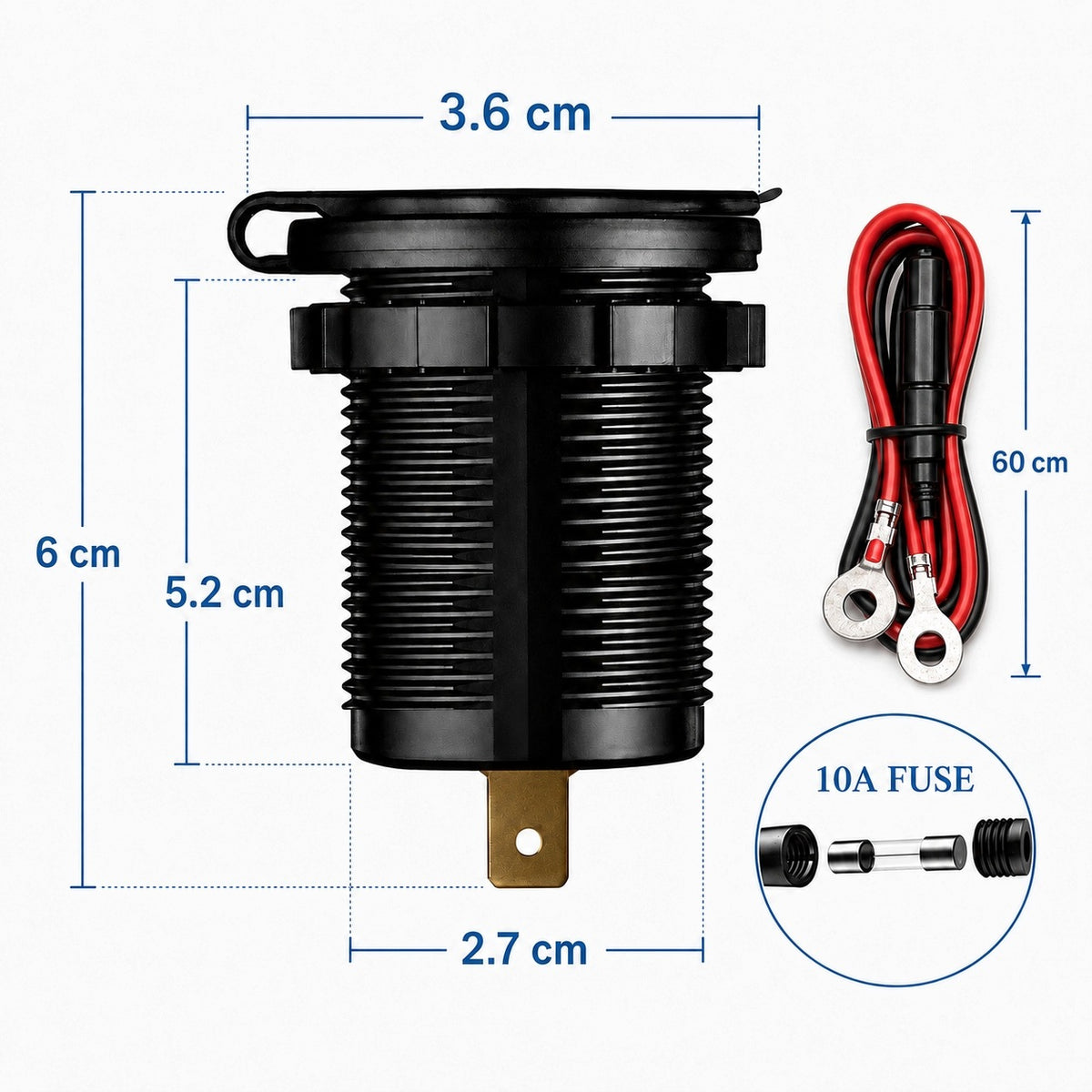

Wymiary

• Średnica przedniego panelu: około 36 mm,
• Wymagany otwór montażowy: około 27 mm,
• Długość korpusu montażowego: około 52 mm,
• Wysokość całkowita: około 60 mm.
• Długość przewodu: 60 cm.
